فصل اول کتاب مقاومت مصالح بیر جانسون با عنوان مقدمه – مفهوم تنش در 7 آموزش بررسی شده است. این آموزش بخش چهارم (تنش تکیه‌گاهی در اتصالات | آموزش مقاومت مصالح بیر جانسون) از این فصل می‌باشد. در این آموزش درباره تنش تکیه‌گاهی در اتصالات توضیح داده شده است. بخش سوم آموزش مقاومت مصالح، تنش برشی می‌باشد.
2- تنش تکیه‌گاهی در اتصالات

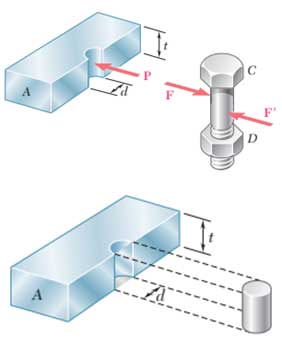

پین‌ها، پیچ‌ها و پرچ‌ها در امتداد سطح اتکا (سطح تماس) خود در اعضای اتصال، تنش ایجاد می‌کنند. توجه کنید که این تنش در سطح تماس و خارج جسم است. این تنش را تنش تکیه‌گاهی (اتکایی-لهیدگی) در اتصالات (Bearing stress) می‌نامند.
با توجه به اینکه توزیع این تنش‌ها پیچیده است، از مقدار میانگین اسمی تنش استفاده می‌شود. پارامترهای این رابطه در شکل بالا مشخص شده است.
حداکثر مقدار تنشی که در عضو مجاز هستیم به آن برسیم را تنش مجاز گوییم. تنش عمودی مجاز σall و تنش برشی مجاز τall می‌باشد.
3- مسئله 1
میل مهار نشان داده شده باید برای تحمل نیروی کششی P=120kN طراحی شود. میل مهار فولادی از تسمه‌ای به ضخامت 20mm ساخته شده است. مقدار تنش مجاز حداکثر عبارتند از: σ=175MPa و τ=100MPa و σb=350MPa
الف) قطر پیچ (d) را محاسبه کنید.

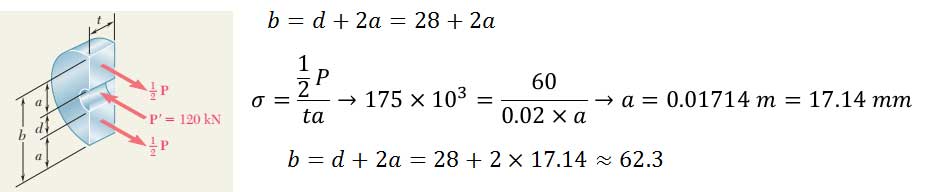

ب) بعد دو انتهای میل مهار (b) را محاسبه کنید.

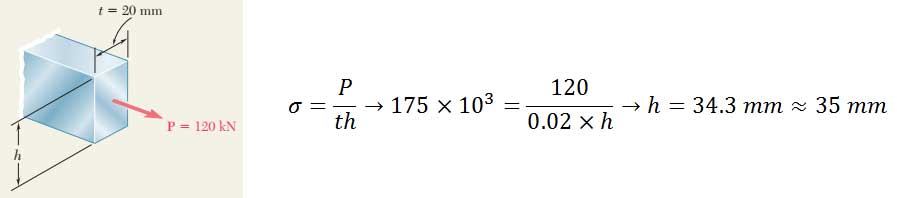

ج) بعد h میل مهار را محاسبه کنید.
برای فهم بهتر پاسخ سوالات به ویدیو مراجعه کنید.

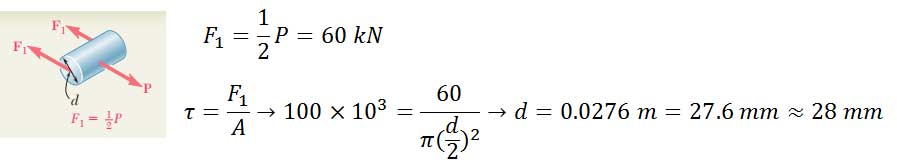

الف) پیچ تحت برش مضاعف قرار دارد

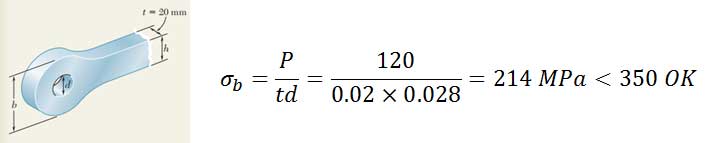

حال باید تنش تکیه گاهی بین تسمه و پیچ بررسی شود.
ب) با استفاده از تنش کششی داریم:
ج)
