سوالات پرتکرار مبحث 9 در آزمون محاسبات: مقاومت برشی تامین شده توسط بتن

1- آنچه در این آموزش خواهیم خواند…

در آموزش “سوالات پرتکرار مبحث 9 در آزمون محاسبات: مقاومت برشی بتن” به یکی از بخش‌های مبحث 9 (طرح و اجرای ساختمان‌های بتنی) که در آزمون محاسبات نظام مهندسی در چند دوره از آن سوال طرح شده است و به نوعی یکی از مطالب پرتکرار محسوب می‌شود، می‌پردازیم. در این آموزش نحوه محاسبه مقاومت برشی تامین شده توسط بتن بحث می‌شود. در آموزش قبل نیز حداقل سطح مقطع آرماتورهای طولی بال مقاطع بال‌دار بتنی که در کشش قرار دارند را بررسی شد.

2- مبانی و بندهای مورد بحث در مبحث 9

به فصل 8 مبحث 9 با عنوان ارزیابی مقاومت مقطع در خمش، بار محوی، برش، پیچش و برش-اصطکاک مراجعه می‌کنیم. در این فصل به بند 9-8-4 با عنوان مقاومت برشی یک طرفه و زیر بند 9-8-4-4 محاسبه مقاومت برشی تامین شده توسط بتن رجوع می‌کنیم. بندهای زیر را خواهیم داشت.

3- نمونه سوال این بخش در آزمون محاسبات نظام مهندسی

توجه کنید که این بند از مبحث 9 در ادوار مختلف و با مدل‌های مختلف در آزمون سوال طرح شده است و اینجا تنها یک مورد آن بررسی می‌شود.

1-3- سوال 34 آزمون محاسبات مهر ماه 1396 (ویرایش شده)

یک عضو بتن آرمه با مقطع مستطیلی (b=400mm و d=600mm) و دارای 8φ20 به عنوان آرماتور کششی به طور همزمان تحت اثر لنگر خمشی M_u=120kN.m و نیروی برشی V_u=240kN قرار دارد. در صورتی که نوع بتن C20 و رده فولاد S400 باشد. مقدار نیروی برشی تامین شده توسط بتن بر حسب کیلونیوتن با جزئیات دقیق‌تر و با فرض وجود حداقل آرماتور برشی در مقطع به کدام یک از مقادیر زیر نزدیکتر است؟

1) 450
2) 194
3) 169
4) 155

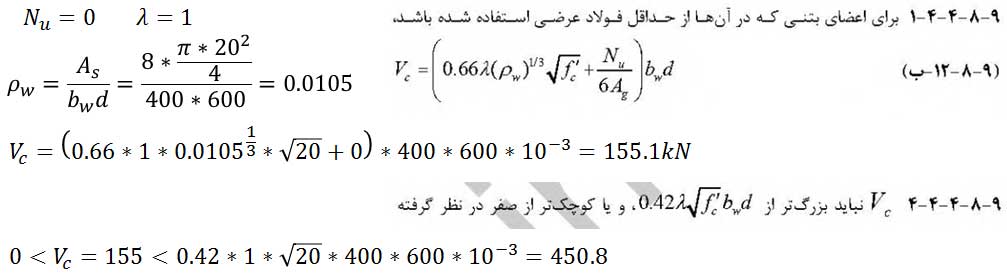

بنابراین پاسخ صحیح گزینه 4 است. توجه کنید که در ویرایش‌های قبلی مبحث 9 مقدار M_u و V_u در محاسبه V_c موثر بود که در ویرایش جدید (1399) اینگونه نیست.

4- منابع

• مبحث 9 مقررات ملی ساختمان (طرح و اجراي ساختمان‌هاي بتن آرمه) ویرایش 1399
