سوالات پرتکرار مبحث 9 در آزمون محاسبات: حداقل سطح مقطع آرماتورهای طولی بال مقاطع بال‌دار بتنی که در کشش قرار دارند

1- آنچه در این آموزش خواهیم خواند…

در آموزش “سوالات پرتکرار مبحث 9 در آزمون محاسبات: مقطع بال‌دار” به یکی از بخش‌های مبحث 9 (طرح و اجرای ساختمان‌های بتنی) که در آزمون محاسبات نظام مهندسی در چند دوره از آن سوال طرح شده است و به نوعی یکی از مطالب پرتکرار محسوب می‌شود، می‌پردازیم. در این آموزش حداقل سطح مقطع آرماتورهای طولی بال مقاطع بال‌دار بتنی که در کشش قرار دارند را بررسی می‌کنیم.

2- مبانی و بندهای مورد بحث در مبحث 9

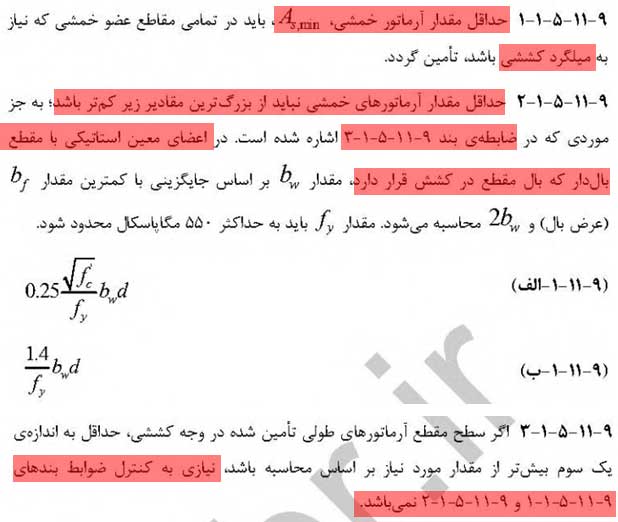

برای محاسبه حداقل سطح مقطع آرماتورهای طولی بال مقاطع بال‌دار بتنی که در کشش قرار دارند، به فصل 11 مبحث 9 با عنوان تیرها مراجعه می‌کنیم. به سراغ بند 9-11-5 (محدودیت‌های آرماتور گذاری) و زیر بند 9-11-5-1 (حداقل مقدار آرماتور خمشی) می‌رویم. برای انجام محاسبات مربوطه از سه بند زیر از این بخش استفاده می‌کنیم.

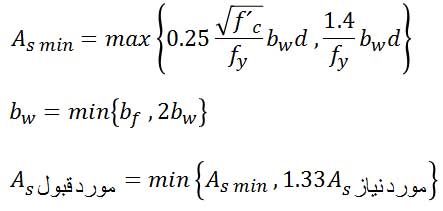

بنابراین حداقل مقدار آرماتور خمشی، مقدار b_w در مقاطع بالدار که بال مقطع در کشش قرار دارد و مساحت آرماتور طولی مورد قبول به صورت زیر خواهند بود:

3- نمونه سوال این بخش در آزمون محاسبات نظام مهندسی

توجه کنید که این بند از مبحث 9 در ادوار مختلف و با مدل‌های مختلف در آزمون سوال طرح شده است و اینجا تنها یک مورد آن بررسی می‌شود.

1-3- سوال 27 آزمون محاسبات دی ماه 1401

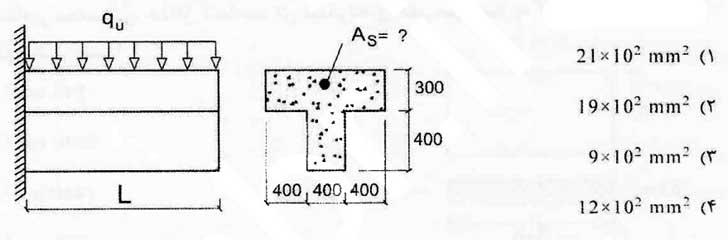

فرض کنید در تیر بتنی طره‌ای شکل زیر مقدار سطح مقطع آرماتورهای طولی مورد نیاز محاسباتی برابر 900mm² به دست آمده است. حداقل سطح مقطع آرماتورهای طولی که باید در بال مقطع تأمین شود (A_s) به کدام یک از مقادیر زیر نزدیکتر است؟ بتن معمولی و از رده C25 آرماتورها از رده S340 و عمق مؤثر مقطع 620mm است. ابعاد در شکل به میلی متر است.

یک تیر طره تحت بار ثقلی قرار گرفته است. بنابراین لنگر خمشی منفی در آن ایجاد می‌شود و بال‌های مقطع تحت کشش قرار دارند. با توجه به مطالب گفته شده داریم:

در سوال مساحت آرماتور مورد نیاز داده شده است. با توجه به بند 9-11-5-1-3 داریم:

بنابراین گزینه 4 صحیح است.

4- منابع

• مبحث 9 مقررات ملی ساختمان (طرح و اجراي ساختمان‌هاي بتن آرمه) ویرایش 1399
